2 軸高精度船舶搭載電子光学監視システム EOSS

2軸 高精度 船舶搭載電気光学監視システム (EOSS)

1.1 生産紹介

JH602-28015船上電気光学監視システムは、HD 1080p デイライト カメラと MWIR 冷却サーマル カメラを備えた高度に統合された光学機械電気システムです。カメラは、2 軸および 2 ジンバルの安定したプラットフォームに従属しています。コンパクトでモジュラー設計が特徴で、海軍、警察、沿岸警備隊、海事などで広く適用されている、捜索、観測、偵察、海面目標の追跡などの軍事および民間の要件を満たす船舶に提供されます。

1.2 主な特長

1. 2 軸 (方位角と仰角) 安定化、高精度ジャイロとサーボ制御システムにより、完全な範囲の偵察を実現します。
2. コンパクトサイズ、軽量、強力な適応性、低消費電力、高いコスト効率。
3. ビデオ追跡機能。リアルタイム追跡、手動/自動追跡、自動ロックが利用可能です。
4. 高精度な補正により、IR と CCD の光軸が確実に一致します。
5. ジンバルはユーザーフレンドリーなソフトウェアによって制御されます
6. 操作モード、方位角、仰角のデータをビデオに表示し、送信することができます。

1.3.1 システム仕様

1. 方位範囲：n×360°連続
2. エレベーション コーブ怒り: -20°~+75°(水平は 0°、d自分向きはマイナス。)
3. 安定化精度: ≤0.5mrad(1σ)
4. 角度精度：±0.1°(1σ)
5. 出力画像フォーマット：SDI

1.3.2 HDデイライトカメラ

1. CCD: ソニー 1/2.8CMOS
2. 解像度：1920×1080
3. 焦点距離: 4.3mm~129mm (光学30倍ズーム)
4. FOV: 63.7°~2.3°
5. レンズ：HD 213万画素
6. フォーカシング: 自動

1.3.3 赤外線サーマルカメラ

1. 検出器: 640×512 冷却 MWIR 検出器
2. スペクトル: 3μm~5μm
3. 画素サイズ：15μm×15μm
4. 焦点距離: 30mm~300mm

1.3.4 ビデオ追跡モジュール

1. 指定エリアの自動/手動検索対象

ターゲット選択: 自動/手動ロックをサポート
ターゲット追跡シーン:空へ、海へ（ユーザーが提供するビデオ/画像に基づいてターゲットを最適化できます）。
短時間で失われた後のインテリジェントな再捕獲ターゲット

1. 固定 FOV または可変 FOV カメラをサポートします。追尾状態ではFOVを変化させながら追尾を続けます。
2. パラメーター：

• 最小トラッキング コントラスト: 10%
• 最小 SNR: 10dB
• 最小ターゲット サイズ: 3×3 ピクセル
• 出力遅延: <40ms
• 検出精度: ≤0.1°
• 処理時間：<100ms
• 検知範囲：方位±60°、仰角±45°

1. ビデオ入力: 片方向 HD-SDI デジタル ビデオ、片方向 PAL アナログ ビデオ
2. ビデオ出力: 1 ウェイ SDI デジタル ビデオ
3. 通信: 片道 RS422
4. 使用電圧：DC5V

1.3.5 環境パラメータ

1. 使用温度：-20℃℃~+50℃
2. 保管温度：-30℃~+60℃
3. 防振: GJB 150.16A-2009、A.2.3.11 the 21^stクラスの容器
4. 防雨: GB 4208-2008 IP67

1.3.6 物理パラメータ

1. 寸法: ≤Φ260mm×360mm (高さ)
2. カラー：ネイビーグレー
3. 重量: ≤20kg
4. 動作電圧：DC24V
5. 消費電力: ≤450W
6. 取付：ダンパー不要。ジンバルは台座にしっかりと接続されています。ジンバルには、方位角方向にゼロ目盛り線があります。
   1. システム構成

JH602-28015 EOSS は巡視船用に提供され、海上および航空目標の監視、追跡、位置決めに使用されます。巡視船の任務中は、ジンバルの状態とビデオが送信され、ソフトウェアに表示されます。また、制御コマンドはユーザーフレンドリーなソフトウェアによってジンバルに送信され、リアルタイムの操作と制御を実現します。
完全なシステムは、ジンバル、電子ボックス、操作および制御ソフトウェアで構成されています。

1. 1. ジンバル

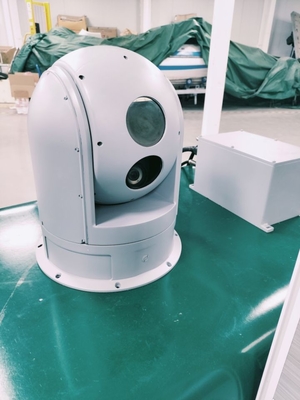

ジンバルは、2 軸 (仰角と方位角) ジャイロ安定化サーボ プラットフォームのスレーブであるセンサー ユニット (光学キャビネット) です。センサーユニットには、15~280mmの連続ズームレンズを備えた高解像度640×512 MWIRサーマルカメラと、昼夜を問わずターゲットの検出、認識、識別、追跡が可能な1920×1080 HDデイライトカメラが装備されています。台座付きジンバルは、実用環境に合わせて甲板上に設置。
外部インターフェイスは 26pin 航空コネクタです。

物理マップ

な
