| 起源の場所: | 中国 |
| ブランド名: | JOHO |
| 証明: | ISO9001:2000 |
| モデル番号: | JH640-800 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiation |
| パッケージの詳細: | 標準的な安全設備の箱 |
| 受渡し時間: | 受け取られた支払の後の2months |
| 支払条件: | T/T、L/C |
| 供給の能力: | 50sets/Year |
| テクノロジー: | 赤外線 | 電源: | DC24V |
|---|---|---|---|
| 焦点距離: | 800~80mm連続ズーム | 標準: | GJB |
| 有効距離: | 30km（対象：2.3m×2.3m車両） | 特徴: | 防水/耐候性 |
| アプリケーション: | ナビゲーション、監視、レスキュー | 冷却タイプ: | スターリングサイクル冷却 |
| コマンドと制御: | RS232 | 動作温度: | -40℃～+60℃ |
| 重さ: | ≤20kg | ||
| ハイライト: | 24VDC サーマル イメージング カメラ、GJB 標準赤外線サーマル イメージング カメラ、ISO9001 赤外線サーマル イメージング カメラ,GJB Standard Infrared Thermal Imaging Camera,ISO9001 Infrared Thermal Imaging Camera |
||

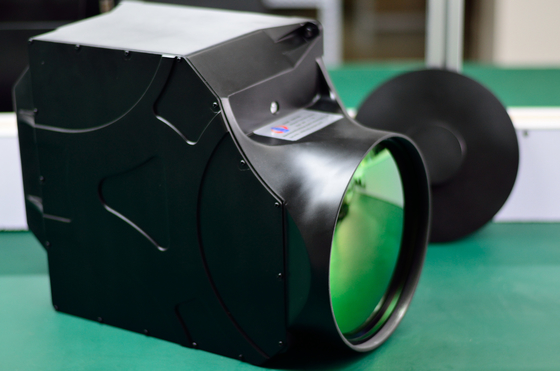

800~80mm連続ズーム冷却赤外線サーモグラフィ
1.1光学系
赤外線カメラは、前方固定レンズ群、ズームレンズ群、補正レンズ群、後方固定レンズ群、リフレクターおよびリレーレンズ群で構成される完全透過構造の中波 (3.7μm~4.8μm) 連続ズーム光学系を利用します。光学系の図は、図 1 を参照してください。
図1 連続ズーム光学系図
ズームレンズ群と補正レンズ群は分離レンズ2枚を採用。鮮明で安定した画質を確保するために、ズームレンズが軸方向に移動すると、補正レンズが同期して移動し、リアルタイムで補正を行います。ズームおよび補正レンズ グループのデュアル モーター ドライブ設計により、体積を減らして重量を減らすことができます。リレーレンズはシステムの中央に位置する入射瞳を作り、各レンズの焦点力と口径は均一で、100%の冷却シールド効率を実現します。
1.2検出器
JH640-800 長距離監視サーマル カメラは、輸入された第 3 世代の冷却凝視焦点面アレイ検出器を選択します。これは、最も成熟し、最も広く適用されている高性能検出器です。焦点面は、中波 (3.7μm~4.8μm) 赤外線応答を持つ HgCdTe 材料でできています。検出感度 (D*) が到達します。有効なスペクトル領域と広い動作温度範囲で優れた性能を発揮するという利点により、この検出器は、航空機、船舶、車両、およびその他のキャリアでの赤外線検出、監視、監視、警告、ターゲット検索および追跡に広く適用されています。
検出器の冷却には、ガスの等エントロピー膨張原理を利用したインテグラ スターリング サイクル クーラーが採用されており、多機能で長寿命です。起動時間、高効率、長寿命、制御が容易、連続稼働時間が長いなど。
1.3信号処理回路
1.3.1原理
赤外線フォーカルプレーンアレイを赤外線サーマルカメラの目に例えると、画像処理回路基板が頭脳です。信号処理回路 (SPC) の主な機能は、赤外線画像の欠陥を対象とした包括的なリアルタイム信号解析です。FPA の温度安定性に基づいて、SPC は駆動信号生成、標準ビデオ合成、PC との通信、ヒューマンマシン通信などの機能を実現します。信号処理回路基板の基本原理は図 2 を参照してください。
仕様:
|
検出器 |
|
|
検出器 |
冷却されたHgCdTe FPA |
|
ピクセル |
モード：640X512 Bモード：320×256 |
|
スペクトル範囲 |
Aモード：3.7μm～4.8μm Bモード：3.7μm～4.8μm/7.7μm～11.0μm |
|
ネットワーク |
≤25mK (25℃で) |
|
FPA 動作温度 |
90K~120K |
|
冷却タイプ |
スターリングサイクル冷却 |
|
冷却 |
25ºCで≤6分 |
|
光学 |
|
|
焦点距離 |
80~800mm (連続ズーム) F#:4 |
|
視界 |
6.87°×5.50°～0.69°×0.55°(H×V) |
|
画像表示 |
|
|
ビデオ出力 |
アナログビデオ: 標準 PAL フレーム周波数：25Hz デジタルビデオ:14bits LVDS |
|
輝度コントラスト |
自動/手動調整 |
|
極性 |
BH&WH |
|
通信インターフェース |
|
|
コマンドと制御 |
RS232 |
|
電源 |
|
|
電源 |
DC24V/1.5A |
|
広い供給範囲 |
18V～36V |
|
消費電力 |
≤25w |
|
環境 |
|
|
動作温度 |
-40℃～+60℃ |
|
保管温度 |
-50℃～+70℃ |
|
振動 & 衝撃プルーフ |
GJB150.16-86 /MIL-STD-810F-514.5 |
|
高温・低温試験 |
GJB 150.3-86 / MIL-STD-810F-514.5 |
|
物理的 |
|
|
重さ |
≤20kg |
|
サイズ |
460mm×230mm×325mm(長さ×幅×高さ) |
|
色 |
オキサイドブラック |
|
検出範囲 |
|
|
検出範囲 |
30km（対象：2.3m×2.3m車両） |
会社概要
武漢JOHOテクノロジー株式会社2009 年に設立された、赤外線熱画像技術に基づくハイテク企業です。Joho は、コア コンポーネントから包括的な電気光学赤外線監視および追跡システムまで、完全な赤外線産業チェーンをボトムアップで構築しました。湖北省中郷と武漢市に 2 つの研究開発拠点があり、国内外の高等教育および研究機関として有名です。
顧客分布
サービスの流れ
製品
当社の製品には、サーマル セキュリティ カメラ、電気光学/赤外線探索および追跡システム (EO/IR 探索および追跡システム) および EO 監視システム、監視レーダー、レーザー距離計、光ファイバー ジャイロ、特殊電源 (熱電池および銀-亜鉛電池 Ag-zn 電池) および OEM ソリューション、顧客に大きな利点を提供するためのパーソナライズされた製品とサービス。当社の製品の高品質と信頼できるパフォーマンスにより、情報製品は、セキュリティと監視、法執行機関、海上パトロール、漁業管理、測量とマッピングなど、さまざまな用途で広く使用されています。
利点
証明書と名誉
