| 起源の場所: | ウーハン中国 |
| ブランド名: | JOHO |
| 証明: | ISO9001:2000， SGS |
| モデル番号: | JH640-100 |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | 車輪が付いているカスタマイズされたアルミ合金の箱 |
| 受渡し時間: | 受け取られた支払の後の3months |
| 支払条件: | T/T、L/C |
| 供給の能力: | 50Sets/Year |
| 技術: | 赤外線 | 様式: | パン/ティルト |
|---|---|---|---|
| タイプ: | 2台のセンサー システム | 探知器: | LWIRの非冷却の声FPA |
| HDMIのフォーマット: | PAL/NTSC | 水平解像度: | 640x512 |
| 構成: | 熱カメラおよび日ライト カメラ | 標準: | GJB |
| 重量: | タレット:≤70kgの電子小屋:≤8.2kg制御箱:≤1.2kg | 波長: | 1.06μm |
| 分光バンド: | 8μm~12μm | コミュニケーション: | RS232 |
| 電源: | DC 24V/15A、DC28V/15A | ||
| ハイライト: | 電子光学赤外線無人機のカメラ,LWIRの非冷却の声FPAの無人機のカメラ,GJBの赤外線無人機のカメラ |
||
LWIRの非冷却の声FPAの電気光学の赤外線無人機のカメラ システム
従ってJH640-100 EO/IR能力別クラス編成制度は光学、電気、機械類、制御および信号処理の単位を構成する統合された装置、視力軸線を安定させるのに電気光学の探知器、および電気機械制御を敏感な部品として利用し実現しターゲット捕獲をであり、見当追跡するおよび安定機能。次の技術はターゲット認識及びauto-trackingの技術を含んでいる;サーボ機構を追跡するEO;制御技術の適用;メカニズムの設計および信号処理はEOの能力別クラス編成制度の性能を定めて重大である。最近高度EOの能力別クラス編成制度は別の波が付いているセンサーがTVのようなタイプ、IR、LRF、設計が次の要因を考慮しIRのローカライザー装備され、:操作の間隔、環境、ターゲット特徴、光学開き及び焦点距離、安定正確さ、重量および容積。
機能
指定:
| 熱カメラ | |
| 探知器 | LWIR非冷却FPAのmicrobolometer |
| ピクセル | 640x512 |
| 分光バンド | 8μm~12μm |
| FOV | 6.2° X 5.0° （電子ズームレンズ:2×） |
| 焦点距離 | 100mm、F#:1 |
| 日ライト カメラ | |
| 探知器 | 752*582、1/3"白く/黒いCCD |
| FOV | 55.8° Xの2.1°連続的なズームレンズ |
| 照明の範囲 | 200Lx ~105Lx |
| レーザーの距離計 | |
| 波長 | 1.06μm |
| 及ぶこと | 300m~5km （可視性10km、8m*2mターゲット） |
| 測定の正確さ | ≤の± 5m |
| SERVO | |
| 安定正確さ | ≤ 0.2mrad （1σ） |
| タレットの方向範囲 | 方位角:± 180° （0°is弓方向）;ピッチ:-20°~+75° |
| タレットの最高の角度の速度 | |
| 方位角 | ≥50°/s |
| ピッチ | ≥50°/s |
| 映像信号のフォーマット | CCIR PAL標準的なB/W |
| コミュニケーション | RS232 |
| 環境 | |
| 実用温度範囲 | -40℃ | +60℃ |
| 保管温度の範囲 | -40℃ | +65℃ |
| 力 | |
| 電源 | DC 24V/15A、DC28V/15A |
| パワー消費量 |
DC24:≤350W DC28V:≤420W |
| 身体検査 | |
| 次元（L×W×H） |

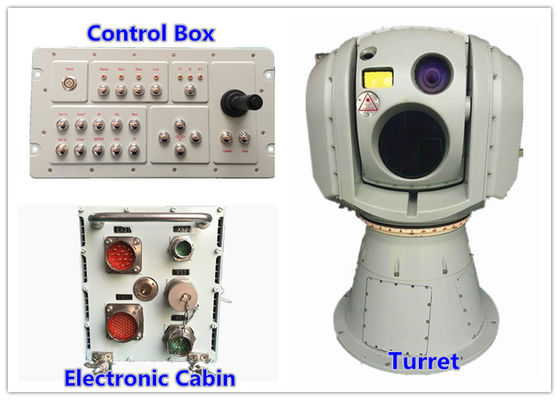

タレット:Φ400×630mm 電子キャビネット:159x346.8x185.5mm 制御箱:364×200.5×137.5mm |
| 重量 |
タレット:≤70kg 電子小屋:≤8.2kg 制御箱:≤1.2kg |
