ホーム 製品電子光学センサー システム

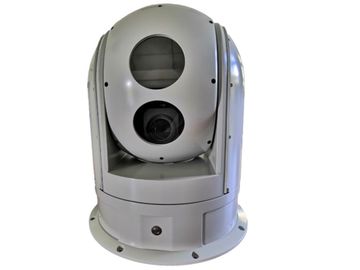

無人車のための小型電子光学赤外線カメラの監視サーベイランス制度EOSS

無人車のための小型電子光学赤外線カメラの監視サーベイランス制度EOSS

    • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle
    • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle
    • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle
  • Mini Electro Optical Infrared Camera Surveillance System EOSS For Unmanned Vehicle

    商品の詳細:

    起源の場所: 中国
    ブランド名: JOHO
    証明: ISO9001
    モデル番号: JHP107-M145A

    お支払配送条件:

    最小注文数量: 1 セット
    価格: negotiation
    パッケージの詳細: 標準的な安全設備の箱
    受渡し時間: ネゴシエーション
    支払条件: T/T、L/C、ウェスタン・ユニオン、MoneyGram
    供給の能力: 50sets/year
    今すぐお問い合わせ
    詳細製品概要
    関数: 捜索、観察、および位置追跡します ジャイロコンパスによって安定させるジンバル: 2 軸線
    センサー: HD CCDおよびIRの熱探知カメラ 重量: 3キロ
    ディメンション: 156mm (直径)の×244mm (H) 応用分野: 無人の船、無人車、Usv、Uav
    ピクセル: 1920x1080 色: ホワイト&ブラック
    安定正確さ: ≤0.5mrad 探知器: 声非冷却FPA
    電源: DC 12 V 電力消費: ≤15W



    Jh602-28015によって船耐えられる電気光学の赤外線カメラの監視サーベイランス制度(EOSS)

    1.1生産の紹介

    JHの602-28015船耐えられた電気光学の監視サーベイランス制度はHD 1080pの日光のカメラおよびMWIRによって冷却される熱カメラが装備されている非常に統合された光学機械エレクトロ システムです。カメラは2軸線および2ジンバルによって安定させるプラットホームにあくせく働いています。密集したおよびモジュール設計と特色にされて、それは調査、観察、下検分のような軍および一般市民の条件を満たすおよび広く海軍、警察、沿岸監視および海上等で加えられる海表面ターゲットを、追跡する船に提供されます。

    1.2主関数

    1. 2軸線(方位角および高度)安定、高精度なジャイロコンパスおよびサーボ機構システムは全中継の下検分を実行します。
    2. 小型、ライト級選手、強い適応性、低い電力の消費および高い費用効果。
    3. ビデオ追跡機能。実時間追跡し、/autoの手動追跡し、そして自動ロックされた利用できます。
    4. 高精度な訂正はIRの光軸およびCCDが直線であることを保障します。
    5. ジンバルはユーザー フレンドリー ソフトウェアによって制御されます
    6. 操作モード、方位角の角度および仰角データはビデオに表示され、送信できます。
    7. 十分に、密封される、振動抵抗防水、衝撃抵抗、粗い環境の下の長い寿命。

    1.3.1システム仕様書

    1. 方位角の適用範囲:連続的なn×360°
    2. 高度の適用範囲:-20°~+75° (0の°は、下方にあります引いてあります横の。)
    3. 安定正確さ:≤0.5mrad (1σ)
    4. 角の正確さ:±0.1° (1σ)
    5. 出力イメージのフォーマット:SDI

    1.3.2 HDの日光のカメラ

    1. CCD:ソニー1/2.8CMOS
    2. 決断:1920×1080
    3. 焦点距離:4.3mm~129mm (30×光学ズームレンズ)
    4. FOV:63.7°~2.3°
    5. レンズ:HD 2.13millionピクセル
    6. 集中:自動

    1.3.3 IRの上昇温暖気流のカメラ

    1. 探知器:640×512によって冷却されるMWIRの探知器
    2. スペクトル:3μm~5μm
    3. ピクセル サイズ:15μm×15μm
    4. 焦点距離:30mm~300mm

    1.3.4ビデオ追跡モジュール

    1. 指定区域の自動車/手動調査ターゲット

    ターゲット選択:サポート自動車/手動錠
    ターゲット追跡場面:、海(それはユーザーが提供するビデオ/イメージに基づいてターゲットを最大限に活用できます)に乾燥するため。
    短い時間の無くなったの後の理性的なrecaptureターゲット

    1. サポート固定FOVか可変的なFOVのカメラ。追跡の状態では、それはFOVを変えている間ターゲットを追跡し続けます。
    2. 変数:
    • 最低の追跡の対照:10%
    • 最低SNR:10dB
    • 最低ターゲット サイズ:3×3ピクセル
    • 出力遅れ: <40ms>
    • 検出の正確さ:≤0.1°
    • 処理時間:<100ms>
    • 検出の範囲:方位角±60°の高度±45°
    1. ビデオ入力:1方法HD-SDIデジタル ビデオ、1方法PALアナログのビデオ
    2. ビデオ出力:1方法SDIデジタル ビデオ
    3. コミュニケーション:1方法RS422
    4. 定常電圧:DC5V

    1.3.5環境変数

    1. 操作の温度:- 20ºC~+50ºC
    2. 保管温度:- 30ºC~+60ºC
    3. 振動防止:GJB 150.16A-2009、A.2.3.11第21クラスの容器
    4. 雨防止:GB 4208-2008 IP67

    1.3.6身体検査変数

    1. 次元:≤Φ260mm×360mm (h)
    2. 色:海軍灰色
    3. 重量:≤20kg
    4. 操作電圧:DC24V
    5. パワー消費量:≤450W
    6. 取付け:ダンパーは要求されません。ジンバルは台と堅く接続されます。ジンバルに方位角の方向のゼロ目盛線があります。
      1. システム構成

    JH602-28015 EOSSは哨戒艇に、海および空気ターゲットを監視し、追跡し、そして置くために使用されて提供されます。哨戒艇が代表団にある間、ジンバルの状態およびビデオは送信され、ソフトウェアに表示されます;また制御指令はユーザー フレンドリー ソフトウェアによってジンバルに実時間処理および制御を実現する送られます。
    完全なシステムはジンバル、電子箱および操作および制御ソフトウエアで構成されます。

    無人車のための小型電子光学赤外線カメラの監視サーベイランス制度EOSS

      1. ジンバル

    ジンバルは二軸の(高度および方位角)ジャイロコンパスによって安定させるサーボ プラットホームへセンサーの単位(光学キャビネット)の奴隷です。センサーの単位は15~280mmの連続的なズームレンズが付いている高リゾリューション640×512 MWIRの熱カメラおよび検出、認識、同一証明が可能な1920×1080 HDの日光のカメラがおよびターゲット昼も夜もの追跡装備されています。台が付いているジンバルは実用的な環境に従ってデッキの上で取付けられています。
    外部インタフェースは26pin航空コネクターです。
    無人車のための小型電子光学赤外線カメラの監視サーベイランス制度EOSS



    物理的な地図







    無人車のための小型電子光学赤外線カメラの監視サーベイランス制度EOSS

    無人車のための小型電子光学赤外線カメラの監視サーベイランス制度EOSS
